多功能变送器（JD1688E-BS）采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量电网中的常用电力参数：三相电压、三相电流、有功功率、无功功率、视 在 功 率 、 电 网 频 率 、 功 率 因 素 、 有 功 电 能 ， 并带有RS485通讯接口，开关量输入和模拟量输出等功能。
特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能KW/h
显示：一排数码管（LED）显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输入：3路开关量输入（3DI）
输出：4路模拟量输出（4AO）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

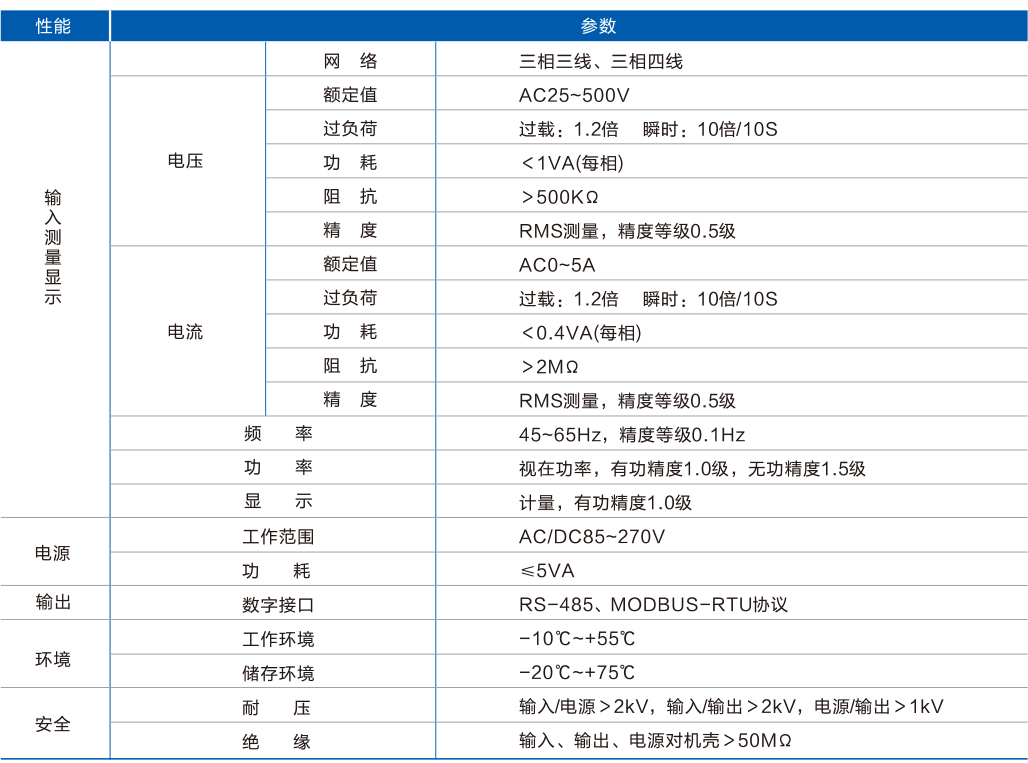

技术指标

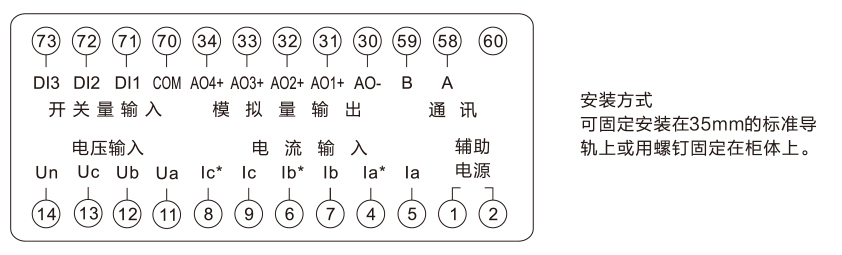

接线示例图
订货示例
签订合同时，请详细写明产品型、输入信号、接线方法等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊要求，请在其他项目中详细注明。
型号：JD186E-BS（多功能变送器）
电源：AC/DC85~270V
输入信号：100V 5A
电力网络：三相三线
变送：DC4~20mA对应P0-886.0W
