计量
计量正/反向有功电能，并具有功率方向自动识别和指示功能。
总、尖、峰、平、谷电能分别存储，并保存在相应存储单元中。
电表内能存储3个月的数据，默认电量冻结转存日为月末24时(月末冻结)。
断电后所有存储数据不丢失,并能保持10年以上。
输出
有功电能SG胜游输出，用于校表、采集电能量。
时钟及时段费率
内部硬件时钟，时钟误差在0.5s/天以内。
可编程设置尖、峰、平、谷4种费率，日时段可设8个时段、时段最小间隔为1小时。
编程
编程设置通过上位机进行。
时间日期设置。
电表地址设置。
费率时段设置。
电量底数清零设置。
显示
7位宽温型LCD显示。
可实时数据轮显，循环显示时间为4s。
电能SG胜游用红色LED指示。
四种费率时段尖、峰、平、谷汉字指示。

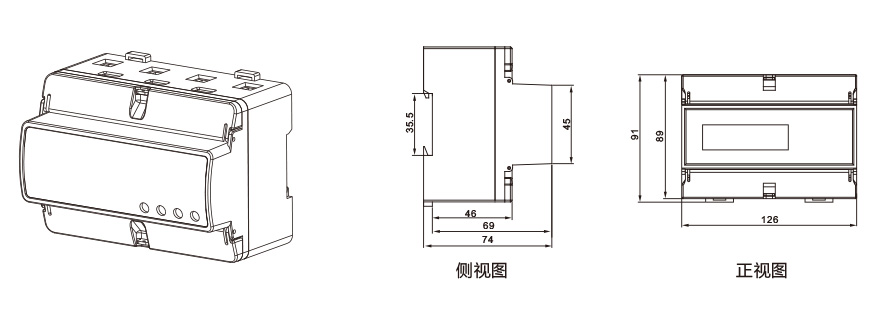

外形及开孔尺寸

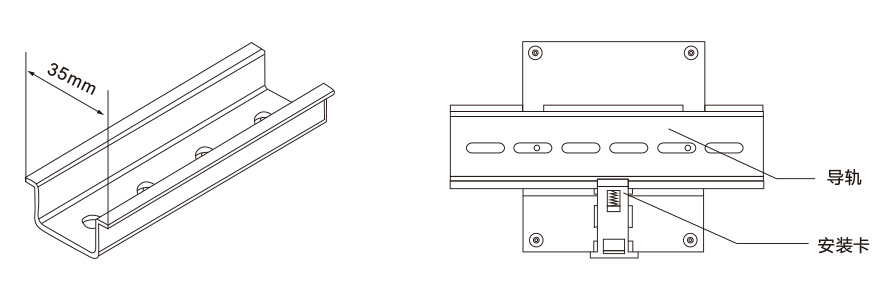

安装图
三相多功能电力仪表采用35mm标准导轨式安装方式，如下图：

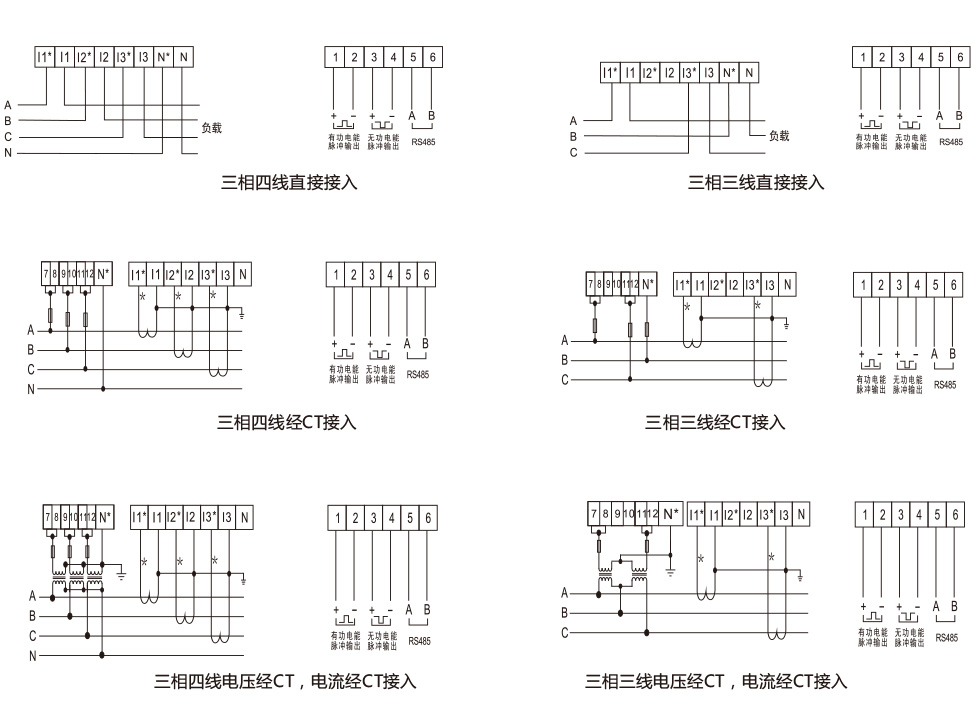

接线方式
该系列三相多功能电力仪表支持直接接入和经电流互感器CT接入两种接一方式。
注：实际接线时请以仪表实物测接线图为准，其中，4P-1的接线图中变量6表示无功SG胜游和时钟SG胜游的可选性。
(默认为SG胜游输出)

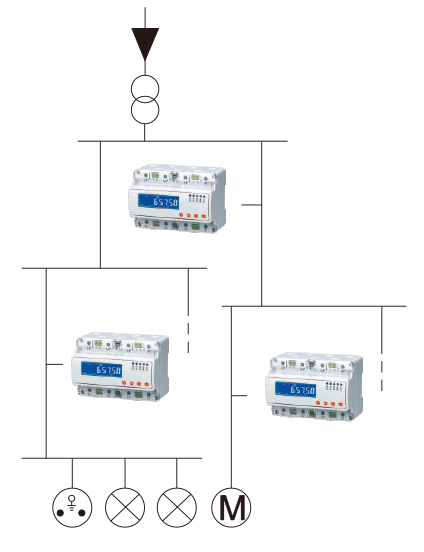

典型应用图
CNIK300-E/FC是一个三相复费率有功电能计量表。
CNIK300-E/FC有一个SG胜游输出，可采集有功电能的消耗，实现DCS远传。
CNIK300-E/FC带有RS485通迅功能，可通过上位机实现抄表和编程设置功能。
订货示例
例1：
型号：CNIK100-E/FC;
应用场合：单相系统;
参与电压：AC 220V;
电流规格：5(20)A;
测量参数：电流、电压、分时复费率电能;
附加功能：带RS485通信;
其他：分时时段出厂预设置(未作说明则按照默认设置出厂)。
例2：
型号：CNIK300-E/FC;
应用场合：三相四线系统;
参与电压：AC 3×220V;
电流规格：10(40)A;
测量参数：分时复费率电能;
附加功能：带RS485通信;
其他：分时时段出厂预设置(未作说明则按照默认设置出厂)。
